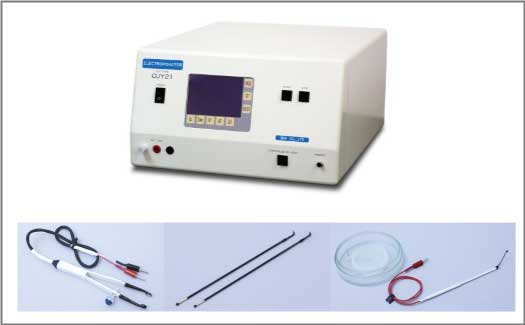

電気式遺伝子導入装置 CUY21EDIT

CUY21EDITは販売を終了しております。後継機種のCUY21EDITⅡをお求めください。
様々なin vivo用遺伝子導入電極との組み合わせで生体組織の目的部位に直接遺伝子導入
型式: | CUY21EDIT |
---|---|
品名: | 電気式遺伝子導入装置 CUY21EDIT |
製造元: | 株式会社ベックス (BEX CO.,LTD.) |
使用目的:エレクトロポレーション(電気穿孔法)による遺伝子導入
- in vivo electroporation
- in utero(exo utero) electroporation
- in ovo electroporation
- ex ovo electroporation
- ex vivo electroporation
in vivo 遺伝子導入装置CUY21EDITはCUY21シリーズの中でも世界で1000台以上の実績を誇るin vivo エレクトロポレーターです。CUY21EDITは電気穿孔法により生体へDNA、siRNA、薬剤を直接導入できるin vivo エレクトロポレーターです。豊富なエレクトロポレーション電極と組み合わせることでin vivo ,in utero,ex utero,in ovo,ex ovo,ex vivoでのエレクトロポレーションが可能です。
※遺伝子導入装置CUY21シリーズは株式会社ベックスで開発・製造・販売を行っております。
CUY21EDIT(in vivo遺伝子導入装置)の特長
抵抗値測定
CUY21EDIT(in vivo エレクトロポレーター)には対象サンプルの抵抗値を測定出来る機能が搭載されており、エレクトロポレーションを行う前に対象サンプルの抵抗値を測定することが出来ます。in vivo エレクトロポレーションで最も重要な指標は電流値になります。電流値が最適であれば遺伝子、薬剤などは細胞内に取り込まれます。しかしながらin vivo の実験では電極間の距離、電極の位置、対象サンプルの量など物理的条件が毎回変わるため抵抗値も大きく変わってきます。抵抗値の変動は電流値にも影響しますので抵抗値を一定にすることが求められます。本機能により抵抗値を事前に確認できますので電流値が最適になるように抵抗値を調整することができます。これにより高い再現性を実現してくれます。
電圧の高い正確性
CUY21EDIT(in vivo エレクトロポレーター)は100V以下の電圧範囲でキャリブレーションされていますのでin vivo エレクトロポレーションで使用される電圧(50V前後)での正確性は非常に高くなっております。電圧の誤差によるエレクトロポレーションへの影響を無視することができます
実行電流値の表示
CUY21EDIT(in vivo エレクトロポレーター)は実際に流れた電流値を測定して画面に表示します。それぞれのアプリケーションでは最適電流値が決まっていますので実行電流値を確認することでエレクトロポレーションが適正に行われたかどうかを実験後すぐに検証できます。これにより実験が不調に終わった場合でも原因の特定を容易にしてくれます。
幅広い電圧範囲
CUY21EDIT(in vivo エレクトロポレーター)の電圧範囲は0~500Vですので幅広いアプリケーションにご使用になれます。

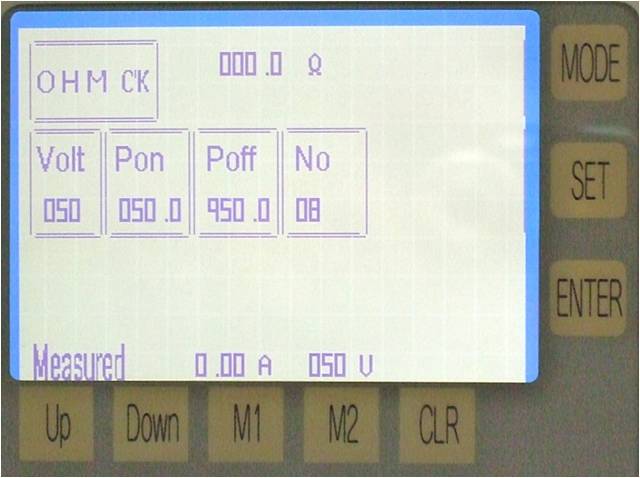

ワイドな液晶タッチパネル

CUY21EDIT(in vivo エレクトロポレーター)はワイドで見やすい液晶タッチパネルを採用しています。抵抗値測定、電気条件の設定などパネルに触れて操作できます。また電気条件、実行電流値、実行電圧なども一画面に表示されますので確認が容易です。
安全機能
インビボエレクトロポレーションでは電極が剥き出しなため実験中に誤って電極に触れることで怪我をする恐れがあります。そういった不慮の事故を防ぐためCUY21EDIT(in vivo エレクトロポレーター)には安全機能が搭載されています。一定以上の電流が流れた場合、安全機能が自働的に働きエレクトロポレーションプログラムを即刻停止します。CUY21EDITは十分に安心してお使いになれるように設計されております。
CUY21(in vivo遺伝子導入装置)のアプリケーション(導入部位例)
マウスの大脳皮質へin utero electroporation(CUY21EDIT使用)

異なる発生期に、DsRed(E13.5)とEYFP(E15)プラスミドを同じマウスの大脳皮質に遺伝子導入し、生後に軸索走行を観察した。脳梁でそれらが別々な経路を辿ることがわかる。
写真データご提供:大阪大学大学院生命機能研究科 山本 亘彦 教授
ラットの大脳皮質へin utero electroporation(CUY21EDIT使用)

ラット大脳皮質(E16)に蛍光タンパク質と内向き整流型Kチャネル(Kir2.1)の遺伝子導入を行い、生後に導入部位を切り出してスライス培養を行った。培養2週後に、その形態を観察した。皮質4層の星状細胞の細胞体、樹状突起がよく見える。
写真データご提供:大阪大学大学院生命機能研究科 山本 亘彦 教授
in vivo electroporationの多彩なアプリケーション
異なる発生期に、DsRed(E13.5)とEYFP(E15)プラスミドを同じマウスの大脳皮質に遺伝子導入し、生後に軸索走行を観察した。脳梁でそれらが別々な経路を辿ることがわかる。
写真データご提供:大阪大学大学院生命機能研究科 山本 亘彦 教授
method | species | target |
---|---|---|
in vivoエレクトロポレーション (CUY21) | 成体マウス | 皮膚、筋肉、腎臓、肝臓、脾臓、血管、膀胱、精巣、卵巣、脳、褐色脂肪組織、受精卵 |
成体ラット | 筋肉 | |
新生児マウス・ラット | 脳、網膜、角膜 | |
マウス初期胚 | 受精卵、8-16細胞期 | |
ハムスター | 筋肉 | |
ウサギ | 筋肉、膝関節 | |
ゼブラフィッシュ | 尾ビレ、網膜 | |
アフリカツメガエル | 胚、網膜(オタマジャクシ) | |
フタホシコオロギ | 胚 | |
ミツバチ | 脳 | |
寄生虫(住血吸虫) | 全体 | |
in uteroエレクトロポレーション (CUY21) | マウス胚 | 脳、脊髄、網膜、内耳 |
ラット胚 | 脳 | |
ex uteroエレクトロポレーション (CUY21) | マウス胚 | 脳 |
マウス胚・ラット胚 | 全胚培養(脳胞、神経管) | |
in ovoエレクトロポレーション (CUY21) | ニワトリ胚 | 神経管、眼胞、肢芽(中胚葉)、体節(中胚葉)、予定心臓領域(中胚葉)、後部中胚葉、予定気管-気管支領域、初期胚盤葉 |
ウズラ胚 | 神経管 | |
ex ovoエレクトロポレーション (CUY21) | ニワトリ初期胚 | New’s culture |
ニワトリ胚 | 肝臓、小脳 | |
ex vivoエレクトロポレーション (CUY21) | マウス | 脳、網膜、小腸、歯胚、内耳 |
ラット | 脳 | |
ニワトリ胚 | 脊髄、脳幹、網膜、前胃 |
CCUY21EDITの仕様
DC波形 | 矩形波 | 最大電流※1 | 設定電圧1~125V 最大電流値5.0A |
---|---|---|---|
抵抗値測定範囲 | 最大18kΩ | 設定電圧125~250V 最大電流値2.2A | |
電圧 | 1~500V (1V刻み) | 設定電圧250~500V 最大電流値1.0A | |
パルス幅 | 0.1~999.9msec(0.1msec刻み) | 実行電圧測定範囲 | 1 ~ 500 V |
パルス間隔 | 0.1~999.9msec(0.1msec刻み) | 実行電流値測定範囲 | 0.01~4.0A |
パルス回数 | 1~99 | 電源 | 単相100V, 5A, 50/60Hz |
保存プログラム数 | 2プログラム | 外寸・重さ | 幅390mm×奥行450mm×高さ250mm 15.4Kg |
- 実際の電流値が最大電流値を超えた場合、安全機能が働き実行プログラムが直ちに停止します。
- 掲載商品の仕様及び外観は、改良の為予告なく変更される場合がありますので、ご了承下さい。
遺伝子導入装置・細胞融合装置・電極のメンテナンスサポート
遺伝子導入装置CUY21,CUY21EDIT,CUY21Vivo-SQ,CUY21EX,CUY21Vitro-EX、細胞融合装置LF101,LF301、電極、その他周辺機器につきましてメンテナンスや修理をお受付しております。開発スタッフが直接担当いたしますので、ご安心ください。お気軽にお問い合わせください。
