手動式マイクロマニピュレーター

electrode4invivo

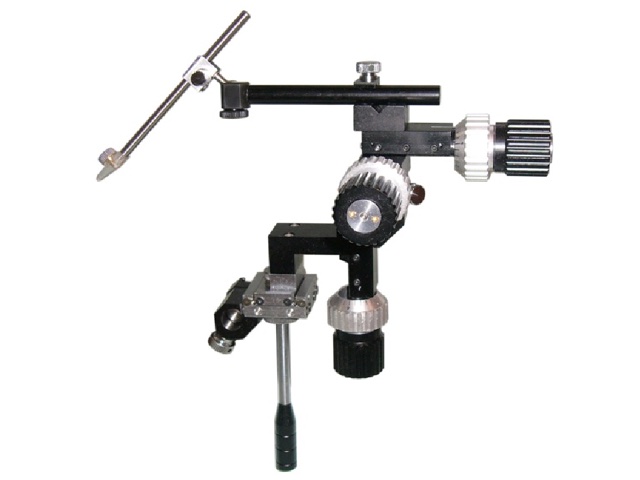

BMJ-1 手動式三次元粗微動ジョイスティックマイクロマニピュレーター

  • ジョイスティックでの操作時の振動は取付バー固定アダプターから取付バーに迂回させる設計になっております。
  • X-Y平面の操作はジョイスティックから簡単に行えます。
  • XYZ軸の各々のハンドルには微動と粗動用のスライダーが付いています。
  • 左右どちら側にも取り付けができます。
manipulator-manual_BMJ-1
付属品ボールジョイント式ホルダー(BB-1) ピペットホルダー(BK-4)
駆動距離[微動]X/Y/Z各5mm ハンドル1回転:500μm
[粗動]X/Y/Z各25mm
[ジョイスティックX-Y平面]最大駆動範囲:2mm
寸法質量W150×D75×H190mm 360g

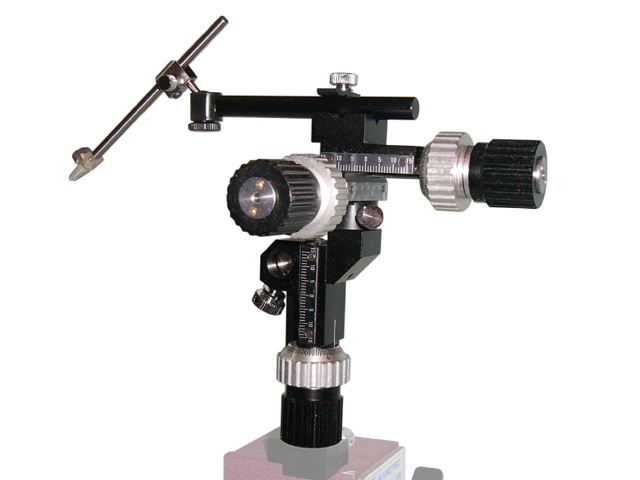

BMF-1 手動式三次元粗微動マイクロマニピュレーター

  • XYZ軸方向へ手動操作出来ます。
  • XYZ軸の各々のハンドルには微動と粗動用のスライダーが付いています。
  • 幅がわずか10cmの小型設計ですので試料までの距離を短く、ステージ上もすっきりと出来ます。
  • 左右どちら側にも取り付けができます。
manipulator-manual_BMF-1
付属品ボールジョイント式ホルダー(BB-1) ピペットホルダー(BK-4)
駆動距離[微動]X/Y/Z各5mm ハンドル1回転:500μm
[粗動]X/Y/Z各25mm
寸法質量W150×D75×H190mm 360g

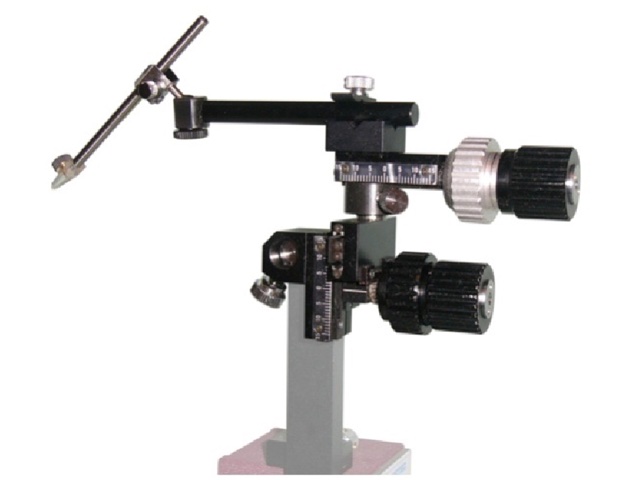

BMM-1 手動式三次元マイクロマニピュレーター(X軸のみ粗微動)

  • XYZ軸方向へ手動操作出来ます。X軸は粗微動操作できます。
  • X軸のハンドルには微動と粗動用のスライダーが付いています。またYZ軸のハンドルは同軸になっておりX軸操作ハンドルと上下並列に並んでおりますので操作が簡単に行えます。
  • XYZ軸ハンドルは上下に並べて取り付けられておりますので複数のマニピュレーターを横に並べてご使用になれます。
  • 幅がわずか10.5cmの小型設計ですので試料までの距離を短く、ステージ上もすっきりと出来ます。
  • 左右どちら側にも取り付けができます。
manipulator-manual_BMM-1
付属品ボールジョイント式ホルダー(BB-1) ピペットホルダー(BK-4)
駆動距離[微動]X 5mm ハンドル1回転:500μm
[粗動]X 25mm Y/Z 各30mm
寸法質量W105×D35×H90mm 230g

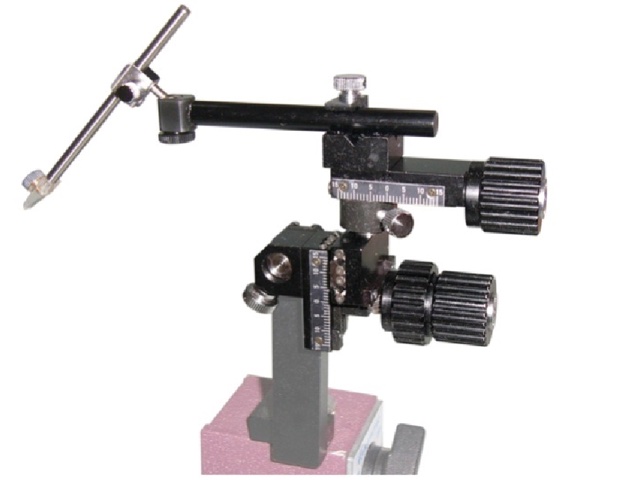

BMM-2 手動式三次元粗動マイクロマニピュレーター

  • XYZ軸方向へ手動操作出来ます。
  • YZ軸のハンドルは同軸になっておりX軸操作ハンドルと上下並列に並んでおりますので操作が簡単に行えます。
  • XYZ軸ハンドルは上下に並べて取り付けられておりますので複数のマニピュレーターを横に並べてご使用になれます。
  • 幅がわずか9.5cmの小型設計ですので試料までの距離を短く、ステージ上もすっきりと出来ます。
  • 左右どちら側にも取り付けができます。
manipulator-manual_BMM-2
付属品ボールジョイント式ホルダー(BB-1) ピペットホルダー(BK-4)
駆動距離[粗動]X/Y/Z 各30mm
寸法質量W95×D35×H90mm 210g

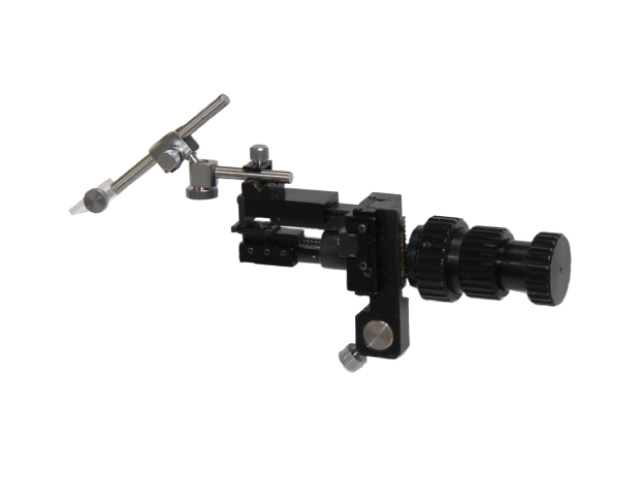

BMM-3 手動式三次元粗動マイクロマニピュレーター(一軸3ハンドル型)

  • XYZ軸方向へ手動操作出来ます。
  • XYZ軸用の操作ハンドルは同軸に取り付けられていますので手を動かさずに簡単に3次元操作出来ます。
  • 省スペース設計の一軸3ハンドル方式ですので複数のマニピュレーターを並べてマルチセッティングでお使いになれます。
  • 幅が10cm、高さ7cmの小型設計ですので試料までの距離を短く、ステージ上もすっきりと出来ます。
  • 左右どちら側にも取り付けができます。
manipulator-manual_bmm3photo
manipulator-manual_bmm3setting

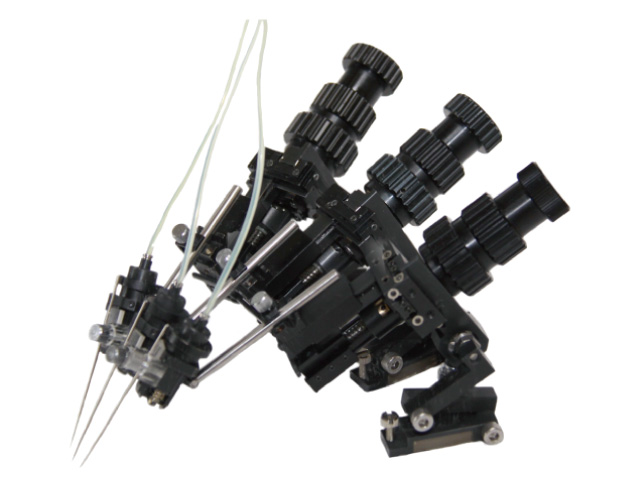

  • マルチセッティング例
  • BMM-3を3つ同時に取り付けること(マルチセッティング)も可能です。
付属品ボールジョイント式ホルダー(BB-1) ピペットホルダー(BK-4)
駆動距離[粗動]X/Y/Z 各30mm
寸法質量W95×D35×H90mm 210g

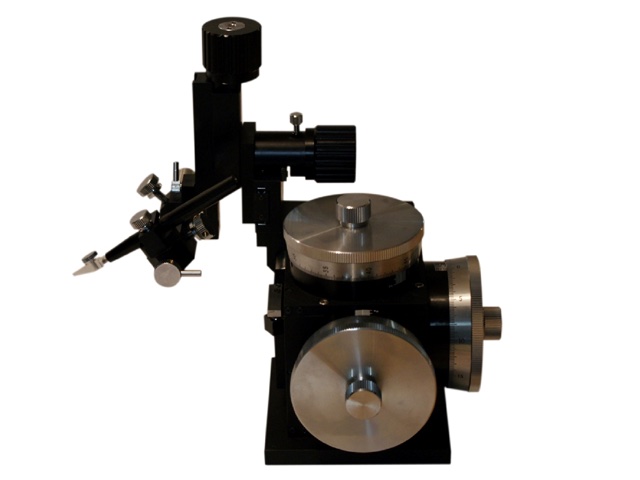

BMD-1 手動式三次元タイプ

manipulator-manual_BMD-1BIG
付属品ピペットホルダー(BK-7)
駆動距離[微動]X/Y/Z 各2mm ハンドル一回転50μm 最小目盛0.2μm
寸法質量W180×D180×H130mm 1,710g
